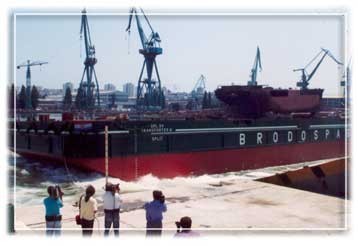

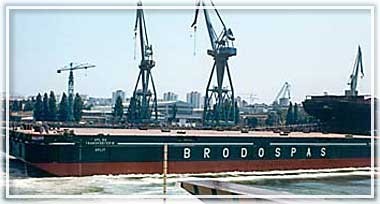

Transporter III

Barge
OWNER BRODOSPAS SPLIT
MANAGER BRODOSPAS SPLIT
COUNTRY AND PORT OF REGISTRATION CROATIA, SPLIT
BARGE BUILT AT BRODOGRADILIŠTE "SPLIT", SPLIT
DELIVERED 1993

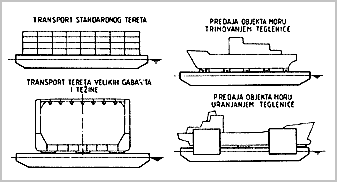

Possible areas of application of multi-purpose barge



IN ADDITION TO ITI PRIMARY PURPOSE - TRANSPORT OF STANDARD CARGO,
IT CAN BE ALSO USED FOR TRANSPORT OF HEAVY AND LARGE DIMENSIONS
CARGOES, FOR HOLD OF A SHIP OR OFFSHORE STRUCTURE FROM A
HORIZONTAL BERTH AND FOR THEIR END LAUNCHING.
Main Particulars
DIMENSIONS
LENGHT OVERALL 56,00 m
BREADTH OVER ALL 22,50 m
DEPTH 5,30m
DRAFT MAX 4,53m
DRAFT LIGHT BARGE 0,83m
GROSS TONNAGE 1717
NET TONNAGE 515
DEADWEIGHT 4480
Deck
LENGHT DECK 55,50 m
BREADTH DECK 22,00 m
DECK MEASUREMENTS 1220 m2
DECK STRENGHT 10 t/m2

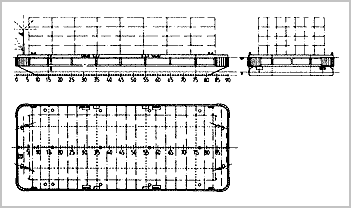

Multi-purpose barge

Capacities
BALLAST TANKS No.13 5305 m3
Diesel agregat
SHIP DIESEL MOTOR MWM TYPE: D 226-4
POWER 34 kW
Ballast pump
CAPACITY TYPE: STUFFING - BOX 300 m3/h
Spatial and functional link of horizontal berth and multi-purpose barge


Launching phases of offshore structure from the barge
